芯片尺寸持续微缩，PCB 制程难度与良率压力急剧上升，传统工艺面临精度与稳定性的双重挑战。

MIP 固晶核心痛点：晶粒顶伤造成大量良率损耗

顶针直接接触芯片电极会形成不可逆压痕，破坏电极结构并引发电性失效。伴随晶粒持续微型化，顶伤类不良占固晶总不良比例达 20%~30%，大量芯片因损伤直接报废。现有传统工艺无法从底层结构规避该缺陷，持续抬高产线报废成本，严重制约产品良率与长期可靠性。

两类传统固晶工艺固有短板
传统方案一：正装固晶

● 原生结构无缓冲防护设计，顶针载荷直接作用电极，极易造成电极破损、晶粒晶格隐裂；

● 该结构性缺陷无法通过参数调试、耗材替换彻底消除，量产良率存在不可突破的瓶颈。

传统方案二：针刺脱膜

● 耗材成本高：需配套定制 UV 减粘膜，耗材消耗量为常规蓝膜四倍，长期量产物料投入成本偏高；

● 设备稼动率低：产品换型需全参数重新标定，调试周期冗长，停机调试损耗压缩有效生产产能；

● 排产灵活性差：不支持多规格晶粒混线生产，需增设前置排片工序，拉长整体制程链路；

● 量产一致性差：脱膜胶体回缩产生拉扯应力，易造成晶粒翘曲偏移，提升后端虚焊、电性失效不良率。

破局方案：卓兴 AS3606 倒装固晶工艺——兼顾零顶伤与规模化量产

● 重构受力结构，物理层面实现零顶伤

在优化像素封装结构的基础上，设备创新重构晶粒取料受力逻辑，将顶针承载面由电极更换为高硬度蓝宝石衬底，衬底均匀分散顶针压力，电极全程隔绝机械挤压，从根源杜绝电极压痕、晶粒隐裂、电极形变等损伤。

● 全域量产适配优势

兼容行业通用标准蓝膜，存量自动化产线无需改造；搭载单臂交换、无停机换料架构，缩短换型耗时，适配大批量不间断连续生产。

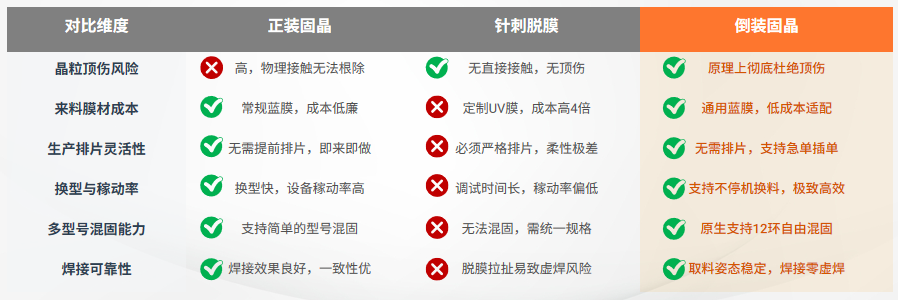

为直观对比正装、针刺脱膜、倒装固晶三者在量产层面的综合差异，多维度工艺对比如下：

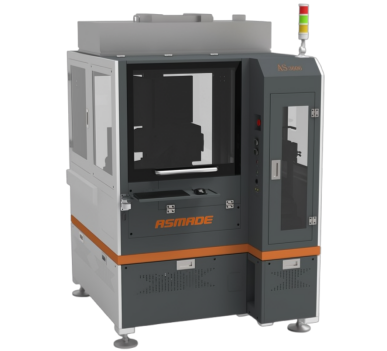

设备核心硬件指标

● 高精度无损取放单元
定位精度 ±15μm，单机产能可达 45KUPH；可选刚性、弹性两类顶针，载荷仅作用衬底层，适配全规格微型晶粒加工。

● 高稼动柔性混固系统
支持 6 寸（可定制）晶圆环免停机换料，内置角度预校正模块；兼容单色 12 环、RGB 三色 5 环同步混固，支持多环联线、多机协同调度。

● 全域视觉检测体系
覆盖取放料、晶粒极性、固晶点位全流程检测，搭载 XYθ 亚微米补偿功能，配套吸嘴自动清洗机构，持续管控贴装精度。

● 全流程智能化对接单元
集成基板整平、真空吸附、侧推机构，双向流水线对接 MES 系统；可拓展自动上下料机械臂，可选配激光测高、基板与晶环扫码组件。

大基板一体化制程兼容体系

● 单箱体整板同步固晶

可在锡膏活性有效期内完成全域像素同步贴装，最大化单次制程贴装像素总量，减少工序流转次数。

● 超大基板兼容能力

设备最大支持 620×350，基板，适配行业标准 600×337.5mm 16:9 显示箱体；无需拆板分段拼贴，实现单箱体完整整板固晶，缩减多工序流转环节。

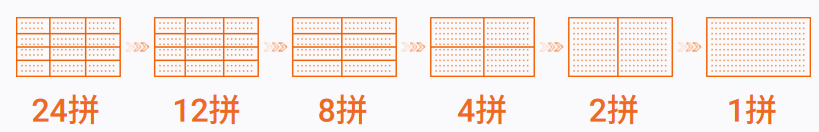

● 多拼制程升级，实现“零拼缝”生产

实现 24 拼至单拼整板制程升级，消除箱体物理拼接缝隙，画面完整性与细腻度显著提升。

传统正装、针刺脱膜两类固晶工艺，无法兼顾高良率、低成本、高柔性量产需求，持续制约产线降本增效。卓兴 AS3606 倒装固晶设备从底层结构根除晶粒顶伤核心痛点，补齐针刺脱膜在耗材、稼动、混产、品质维度的短板，叠加超大基板零拼缝一体化制程，全方位赋能产线提质降本，为 MIP 大规模商业化量产提供全套先进封装解决方案。
