据 Yole Group 2026 年 7 月后端设备行业报告，全球半导体后道封装设备全年市场规模可达 95 亿美元；其中 Micro LED 芯片五年出货复合增速达 132.4%，产业正快速跨越实验室验证，步入规模化量产攻坚阶段。在终端制造成本结构中，固晶工序占比达 45% 以上，直接决定整条产线的良率、产能与商业化落地节奏，是新型显示量产的核心卡点。

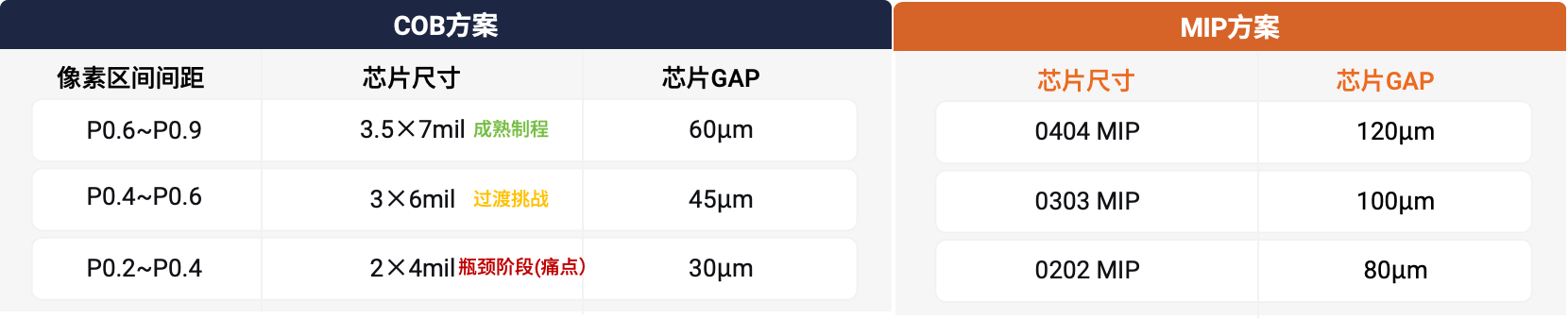

当前产业已形成两条主流工艺路径，在不同间距场景下呈现差异化表现：P0.6以上 COB 路线成熟可控，整板固晶的集成度与成本优势显著；但进入 P0.6以下小间距区间后，芯片尺寸持续微缩，COB 路线的短板快速暴露 ——RGB 三颗芯片分立贴装制程冗余，对 PCB 布线精度要求指数级上升，大基板只能拆分多拼板加工，亮度色彩均一性偏差、良率下滑、工艺窗口收窄等问题集中凸显，已逼近原理性天花板。

在此背景下，MIP 封装成为小间距场景量产落地的核心路径：将 RGB 芯片预先集成为单颗像素器件，一步贴装到位，从物理层面大幅放宽制程要求，有效降低 PCB 与固晶的精度压力。但 MIP 沿用传统正装固晶工艺时，顶针直接作用于芯片电极面，物理损伤类不良在 0306 及以下规格生产中占总不良的 20%~30%，且属于仅靠参数优化无法根除的原理性缺陷，成为制约 MIP 良率爬坡的核心瓶颈。

行业亟需从受力机理层面重构固晶方案，带晶粒翻转机构的倒装固晶工艺应运而生。该工艺通过将施力面转移至高硬度蓝宝石衬底，实现电极面全程零接触受力，从根源消除顶伤隐患，市场对高精度、高稼动、兼容大尺寸基板的倒装固晶设备已形成刚性需求。数据显示，在新型显示产业高速扩张的驱动下，倒装固晶设备赛道增长势头领跑全行业，未来六年复合增长率将达 42.7%，是 Micro LED 量产阶段确定性最强的设备增量赛道。离，规避电极受压损伤风险，可同时适配 MIP 封装、玻璃基板直贴两大生产路径，成为 Micro LED 量产优选标准化制程，但行业规模化落地仍面临多重

新型显示封装量产核心痛点：工艺结构性缺陷与供应链双重约束

正装固晶：先天存在电极顶伤风险

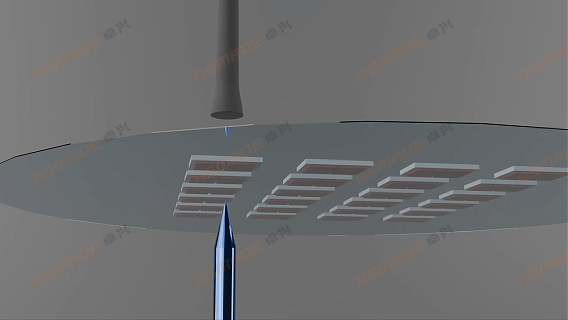

正装固晶是行业沿用最久的成熟工艺，但其结构设计自带无法根除的质量隐患：倒装芯片来料时蓝宝石衬底面朝上，电极面直接贴附蓝膜，顶针剥离芯片时，作用力必须穿透蓝膜直接作用于脆弱的金属电极层。

从受力结构分析，蓝宝石衬底硬度高、抗形变能力强，而电极金属层厚度仅为微米级，抗压能力极弱。顶针的集中应力极易造成电极凹陷、金属层破损，甚至引发晶格隐性裂纹，这类损伤部分在外观检测中难以识别，会成为后期产品可靠性失效的隐患。行业内通过优化顶针材质、调整顶针高度与速度，仅能降低损伤概率，无法改变 “顶针力直达电极” 的物理本质，属于典型的 “原理性缺陷”。

针刺脱膜方案：规避顶伤却衍生量产新矛盾

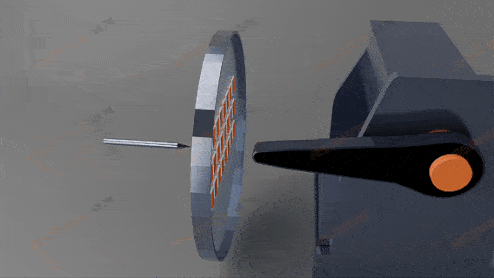

为解决电极顶伤问题，行业衍生出针刺脱膜工艺：采用定制 UV 减粘膜承载芯片，通过刺针阵列刺破粘胶层实现芯片分离，全程无硬质顶针直接接触电极，从接触层面规避了顶伤风险。

但该方案在量产维度付出了高昂代价：

1. 耗材成本高企：依赖进口定制 UV 减粘膜，物料成本为常规蓝膜的 4 倍，且需芯片厂商定制来料，供应链灵活性差，长期量产的耗材负担重；

2. 排产柔性不足：必须提前对芯片进行单独排片，无法支持多型号混固，急单、小批量订单的换型调试周期长，设备稼动率偏低；

3. 隐性质量风险：脱膜过程中粘胶回缩易拉扯芯片造成翘曲，后续回流焊环节易出现虚焊、绑定不良，反而引入了新的可靠性问题。

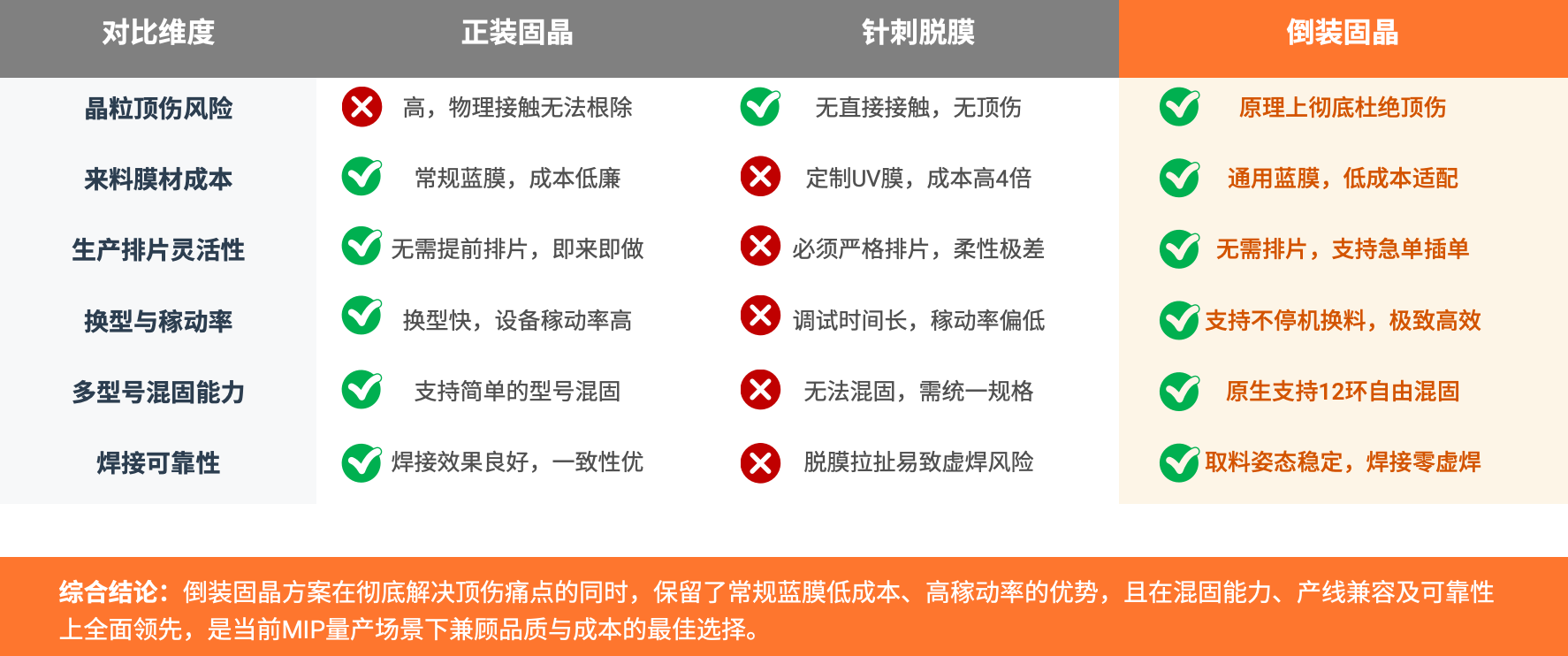

简言之，针刺脱膜解决了顶伤单点问题，却带来了成本、柔性与可靠性的多重新矛盾，并非 MIP 大规模量产的最优解。

倒装固晶工艺：从封装路径根源破解MIP良率难题

倒装固晶的核心逻辑是受力面重构：通过晶粒翻转机构，将顶针的作用力从脆弱的电极面，转移至高硬度的蓝宝石衬底面，从物理接触根源上彻底杜绝电极损伤，同时完整保留常规蓝膜工艺的低成本、高柔性优势。

核心工艺流程

倒装固晶通过 “取料 - 翻转转运 - 固晶贴装” 三步闭环，实现零顶伤高精度贴装：

1. 晶圆取料：顶针从蓝膜背面顶出芯片，作用力全程作用于蓝宝石衬底面，电极面全程不受力；取晶臂以真空吸附方式拾取芯片衬底面，电极面悬空无接触。

2. 晶圆转运：取晶臂带动芯片完成 180° 翻转，将电极面调整至朝下的贴装姿态，翻转过程内置高精度伺服控制，保证芯片平行度偏差≤0.5°，无偏移、无掉片。

3. 固晶贴装：固晶头承接芯片后，通过底部视觉飞拍完成位置与角度补偿，最终精准贴装至基板焊盘，全程电极面无任何硬质接触。

工艺核心优势

（1）原理性零顶伤，良率提升具备底层支撑

蓝宝石衬底的莫氏硬度高达 9，抗机械冲击能力远强于金属电极层，顶针应力被衬底均匀分散，既不会造成电极凹陷、破损，也杜绝了顶针接触带来的金属污染与晶格隐裂。从机理上消除了固晶环节占比最高的物理损伤不良，固晶工序的芯片损伤率可降至趋近于 0，直接拉升产品直通率，降低后段维修与失效成本。

（2）兼容通用蓝膜，量产成本显著优化

无需定制 UV 减粘膜，完全适配行业通用的常规蓝膜来料，耗材成本与正装固晶持平，仅为针刺脱膜方案的 1/4。同时无需提前排片工序，芯片来料即可上线生产，简化了物料管理与制程流程，进一步压缩运营成本。

（3）原生支持柔性混产，适配多品种制造

倒装固晶工艺不受排片限制，原生支持多晶圆环混固生产，可实现单色 12 环、RGB 三色 5 环的自由组合混打，配合随机路径智能编程，能够快速响应多型号、小批量的订单需求，换型时间短，设备稼动率高，完美契合当前显示行业多规格并行的生产特征。

（4）取料姿态稳定，焊接可靠性更优

相较于针刺脱膜的拉扯式分离，倒装固晶的真空吸附取料 + 伺服翻转过程姿态平稳，芯片无翘曲、无位移，贴装后电极与焊盘贴合平整，回流焊接后虚焊、偏焊概率大幅降低，产品长期可靠性更有保障。

量产落地：从工艺原理到产线适配

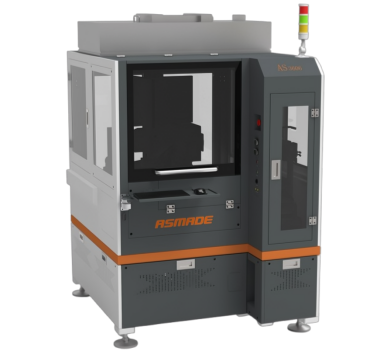

工艺价值最终需通过量产落地兑现，倒装固晶方案在大基板适配、产线互联、智能化生产等维度，卓兴半导体AS3606 MIP专用倒装固晶机均已具备规模化部署能力。

大基板整板固晶，消除拼缝提升均一性

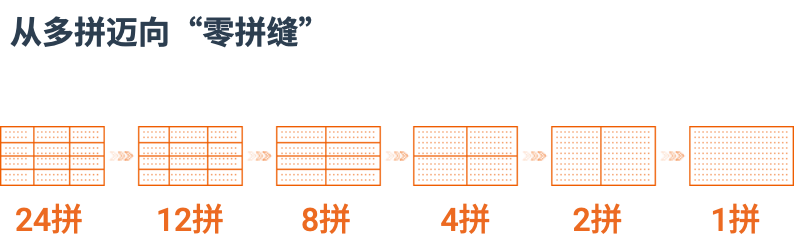

卓兴半导体AS3606倒装固晶机最大可支持 620×350mm 基板，完美适配行业标准 16:9 箱体（600×337.5mm），实现单箱体整板一次性固晶，无需拆分为多拼板分次加工。整板加工一方面消除了物理拼缝，提升了显示画面的完整性与细腻度；另一方面避免了多拼板加工带来的亮度、色彩均一性偏差，同时大幅缩短单基板生产周期，提升整体产出效率。

高产线柔性设计，匹配大规模量产节奏

卓兴半导体AS3606倒装固晶机原生支持单色 12 环、RGB 三色 5 环混固，无需提前排片，配合随机路径智能编程，可快速响应多品种、小批量订单。

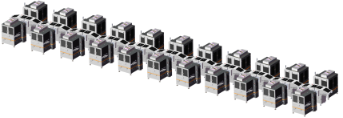

通过 15 层晶圆环储料、不停机换环设计，配合内置角度预校正功能，可实现换料过程不中断生产，大幅减少报警停线时间，设备稼动率显著优于传统方案。通过多台设备并联组网，可快速搭建万级月产能的规模化产线。

全维度产线兼容，适配工厂自动化体系

卓兴半导体 AS3606倒装固晶机 精准解决量产卡点：

布局灵活：支持右进右出、左进右出、右进左出等多种联线方式，可无缝对接既有产线布局，无需大规模改造；

系统互联：可深度对接工厂 MES 系统，实现生产计划智能调度、设备状态实时监控、工艺参数追溯与数据分析；

扩展兼容：支持后端改制机械臂自动上下料，适配柔性制造产线的升级需求。

从产业演进维度看，倒装固晶的成熟并非单一设备的迭代，而是对 MIP 制造底层逻辑的重构。它以机理层面的创新破解了长期困扰行业的顶伤良率痛点，以通用蓝膜兼容、高柔性混产的特性平衡了品质与量产成本，为 MIP 路线的规模化商业化筑牢了工艺根基。随着 AS3606 等国产高端装备的落地应用，倒装固晶将进一步加速 Micro LED 产业从工程化向规模化跃迁，推动新型显示在商显、影院、户外等场景加速渗透，与 COB 路线共同支撑产业向更高密度、更低成本的方向持续演进。
