在机器视觉成像系统中，光源稳定性直接影响图像采集质量。按点亮方式，相机光源分常亮与频闪：常亮模式可长时间工作，亮度要求较低；频闪模式瞬时高亮、功率较大，不宜长时间点亮，否则易致过热损坏。按供电电压，光源主要分 24V 与 5V 两类，前者多用于环形光，后者适用于轴光（点光），12V 供电方案相对少见。

在机器视觉领域，相机光源的稳定控制与环境温度的精准把控，是保障设备高精度成像与长期可靠运行的核心要素。传统方案中，光源控制与温度检测往往依赖独立模块，存在体积占用大、通信端口冗余、系统集成度低等问题，难以满足高精度设备的严苛需求。

一体化光源控制模块：集成温度检测，实现光控与温补合二为一

如何在高精度视觉系统中，既保证光源稳定可调，又实时监控关键位置温度？

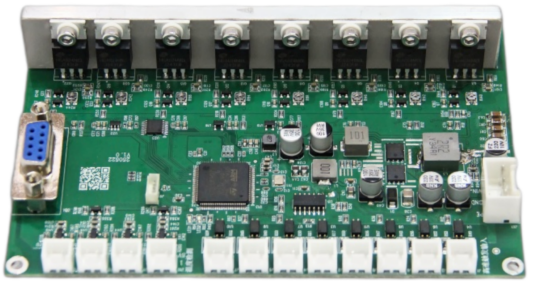

ASCL-0508-R 点光源控制模块，提供高度集成的一体化解决方案。该模块专为 5V 点光源设计，支持 8 路独立光源控制，其中 4 路支持高功率频闪（单路功率 6W）。同时内置 4 路 PT1000 温度检测通道，检测范围 0℃~120℃，通过 RS232 通信实现光源调光与温度读取，无需外接温检模块。

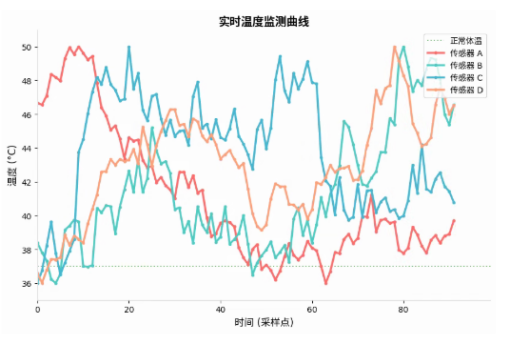

（附实时温度监测曲线：横轴为时间 (采样点)，刻度 0、20、40、60、80；纵轴为温度 (℃)，刻度 36、38、40、42、44、46、48、50，标注有正常体温，曲线监测传感器 A、传感器 B、传感器 C、传感器 D 温度变化）

ASCL-0508-R 灯光控制模块核心特点

· 多达 8 路的控制通道，4 路支持频闪

· 恒流型闭环控制

· 单路频闪通道的最大功率达到 6 瓦，常亮通道功率约为 1.25 瓦

· 24VDC 供电

· 光源电压是 5VDC

· 数字调节，调节范围在 0~255

· 4 路温度检测，范围 0 度到 120 度

· RS232 通信

在半导体封装、精密检测、自动化对位等严苛应用中，环境稳定性与成像可靠性直接影响整体良率与效率。ASCL-0508-R 不仅实现多路光源精准控制，更通过内置温度检测功能，为用户的实时温度补偿功能和工艺优化，提供强力的支撑，以高集成度设计方案，为客户简化系统架构、提升视觉检测可靠性。
