固晶机封装的多重作用

2023-10-12(155)次浏览

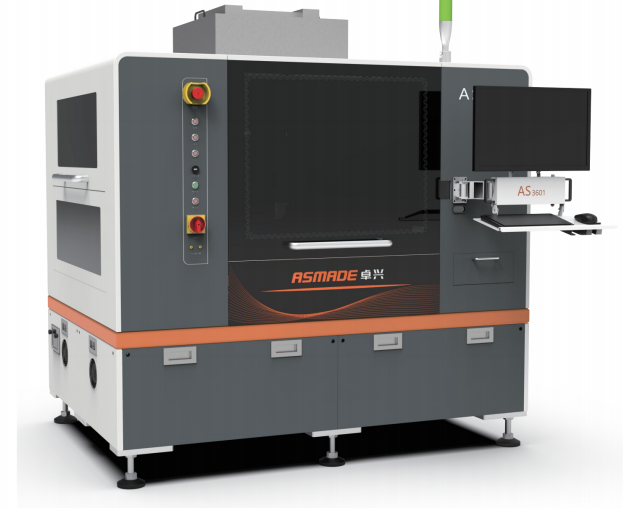

固晶机封装作为半导体制造的必要步骤,不仅仅是为了外观的整齐,更是为了发挥芯片功能、提高可靠性和适应各种使用环境。以下是封装在半导体行业中所具备的几大重要作用:

  固晶机封装作为半导体制造的必要步骤,不仅仅是为了外观的整齐,更是为了发挥芯片功能、提高可靠性和适应各种使用环境。以下是封装在半导体行业中所具备的几大重要作用:


  物理保护

  首要的任务是提供物理保护。芯片在工作中需要与外界隔离,以免空气中的杂质对电路产生腐蚀,导致电气性能下降。此外,封装还能保护芯片表面和连接引线,使得相对脆弱的芯片在电气或热物理方面免受外力损害及外部环境的不利影响。通过匹配芯片的热膨胀系数与框架或基板的热膨胀系数,封装能够缓解因外部温度变化和芯片自身发热而产生的应力,有效防止芯片损坏和失效。为了满足散热的需求,封装的设计应该越薄越好,而对于功耗大于2W的芯片,可能需要增加散热片或热沉片以提升散热冷却功能。在功耗达到5~10W时,甚至可能需要采取强制冷却手段。另一方面,封装后的芯片更易于安装和运输。

  电气连接

  封装在电气连接方面发挥关键作用。通过封装,可以将芯片极细的引线间距调整到与实际安装基板相匹配的尺寸间距,使实际安装操作更为方便。例如,从亚微米级别的芯片特征尺寸,经过调整到以10μm为单位的芯片焊点,再到以100μm为单位的外部引脚,最终达到以毫米为单位的印刷电路板。这种渐进的尺寸变换使得操作费用和材料费用得以降低,同时提高了工作效率和可靠性。封装在这个过程中发挥着由小到大、由难到易、由复杂到简单的调整作用,实现了从微小尺寸到宏观尺寸的平稳过渡。此外,通过封装实现布线长度和阻抗配比的最佳匹配,可以降低连接电阻、寄生电容和电感,从而确保正确的信号波形和传输速度。

  封装作为半导体制造的不可或缺的步骤,通过提供物理保护和电气连接的多重作用,为半导体芯片的应用奠定了坚实的基础。更多固晶机相关资讯欢迎到卓兴半导体官网前来咨询。
